TRANSFORMATOR DE PUTERE 20MVA 33KV

Atelier de transformare



descrierea produsului

Prezentarea produsului

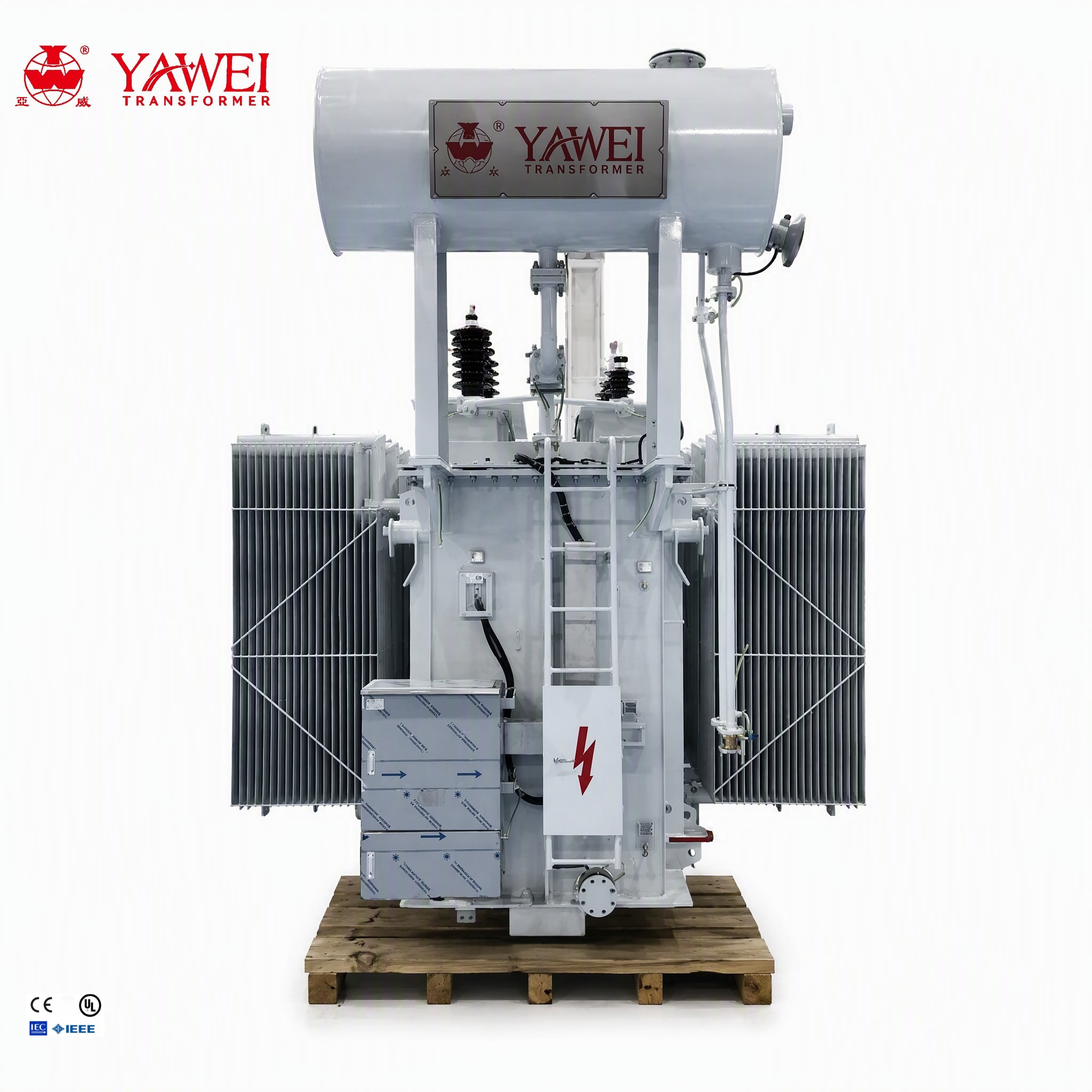

Acesta este un transformator de putere trifazat de 20MVA (20000kVA) cu ulei de schimbător de sarcină, fabricat de Jiangsu Yawei Electric Group Co., Ltd., proiectat pentru proiectele substațiilor de peste mări din Sudan.

Transformatorul adoptă comutatorul de reglaj sub sarcină din seria SZ (OLTC), cu un interval de reglaj HV de 33±9 × 1,67%, care poate ajusta continuu tensiunea de ieșire în condiții de sarcină maximă pentru a stabiliza tensiunea secundară de 11 kV împotriva fluctuațiilor rețelei. Grupul său vectorial este Dyn11, impedanța de scurtcircuit este de 8%, potrivită pentru sistemul de alimentare de 50 Hz.

Proiectat și fabricat în conformitate cu standardele IEC și internaționale de putere, acest transformator are pierderi reduse, zgomot redus, capacitate puternică de rezistență la scurtcircuite și performanță de etanșare fiabilă. Este echipat cu radiatoare, conservator, indicator de nivel al uleiului, dispozitive de protecție și bază de montare pe șină pentru transport convenabil și instalare la fața locului. Este aplicat pe scară largă în principalele substații pentru transportul și distribuția energiei electrice din Africa și alte piețe de peste mări.

Caietul de sarcini

Item	Specification
Model	SZ‑20000KVA 33±9×1.67%/11 Dyn11 8%
Rated Capacity	20000 kVA (20 MVA)
Rated Frequency	50 Hz
High‑side Rated Voltage	33 kV
HV Tap Range	33 kV ±9×1.67% (17 tap positions, on‑load tap‑changing)
Low‑side Rated Voltage	11 kV
Vector Group	Dyn11
Short‑circuit Impedance	8 %
Phase	Three‑phase
Cooling Mode	ONAN / ONAF (Oil Natural Air‑natural / Air‑forced)
Insulating Medium	Mineral Transformer Oil
Type	Oil‑immersed power transformer with On‑Load Tap Changer (OLTC)
Sales Contract No.	JYS202604‑0264
Production Number	JY2605‑00252
Project Destination	Overseas / Sudan
Gross Weight	39000 kg
Transport Weight	31000 kg
Weight without Oil	25000 kg
Rail Gauge	1475 mm
